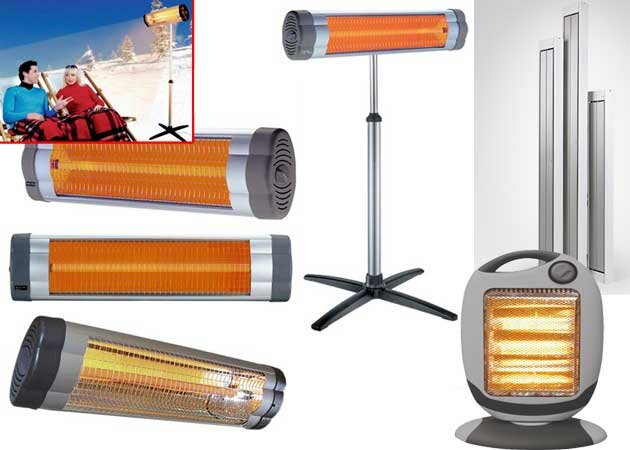

Греют все, кроме воздуха — как работают инфракрасные обогреватели

Как появилось инфракрасное излучение?

Инфракрасное тепловое излучение было открыто в 1800 году астрономом из Великобритании Ульямом Гершелем. Он решил при помощи термометра определить, какой из цветов солнечного спектра греет его телескоп в наибольшей степени. С этой целью он разложил луч на семь составляющих и был поражен открытию.

Он увидел, что наибольшая температура находится за гранью красного светового луча. В результате Гершель сделал вывод, что вне пределов видимого спектра существует эффективное излучение, нагревающее тела в еще большей степени.

Принцип действия инфракрасных обогревателей основан на использовании трех типов электромагнитных волн:

• Первый тип волн представляет волны короткого диапазона с длиной волны от 0,77 до 15 мкм, представляющие угрозу ожога при близком расположении.
• Волны среднего диапазона длин, находящиеся в интервале от 15 до 100мкм.
• Последний тип представлен волнами длинного диапазона от 100 до 340мкм, создающими эффект мягкого нагрева при прохождении через светопроницаемые материалы элементов интерьера.

Однако, встречаясь с предметами, не пропускающими лучи, происходит их поглощение с одновременным нагреванием поверхности объекта. Это механизм первичного нагрева, который осуществляется быстрее, по сравнению с конвективными обогревателями. Вторичный нагрев происходит во время отдачи нагретыми предметами и деталями интерьера (потолком, стенами, полом) окружающему воздуху.

Инфракрасные обогреватели по температурному диапазону бывают:

• Высокотемпературного типа, обладающие короткой длиной излучаемой волны и обеспечивающие нагрев до 400°С. Приборы этого вида способны вызывать опасные повреждения кожи человека при нахождении его вблизи источника нагрева. Исходя из этого, приборы такого типа монтируются в широких, просторных помещениях на потолке при высоте от поверхности пола не менее 3 м.
• Низкотемпературного типа, с температурой нагрева спирали нагревательного элемента до 50°С.

Конструкция простейшего инфракрасного обогревателя состоит из металлического корпуса с нанесенной на поверхность краской. В корпусе установлен отражательный элемент из алюминия, на котором, в свою очередь, монтируется основная деталь конструкции инфракрасного обогревателя — нагревательный элемент (НЭ). Дополнительно в состав ИКО входит термостат, позволяющий осуществлять регулирование температуры обогревания. Различают 4 разновидности НЭ:

• галогеновый;
• карбоновый;
• керамический;
• трубчатый.

В домашних условиях предпочтительным является использование карбоновых или трубчатых НЭ, поскольку керамический тип характеризуется недолговечностью, а элементам галогенового типа свойственно коротковолновое излучение, оказывающее негативное воздействие на организм человека.

Плюсы и минусы инфракрасных обогревателей

IR обогреватели имеют свои преимущества и недостатки. Это необходимо учесть при выборе системы отопления.

К плюсам можно отнести:

• прямой нагрев необходимых элементов без необходимости нагревать воздух в помещении. Это главное достоинства инфракрасных обогревателей за счет такого принципа работы;
• инфракрасное излучение оказывает лечебное воздействие на человека. Жители дома, отапливаемого этим методом, чувствуют приятное тепло, улучшается кровообращение в коже. Излучение может облегчить боль в суставах или мышцах, улучшить функционирование опорно-двигательного аппарата, укрепляет иммунную систему;
• скорость работы — ощущение тепла приходит сразу после включения устройства;
• отсутствие конвекционного движения воздуха, это особенно важно для аллергиков;
• возможность эффективно использовать оборудование на открытом воздухе;
• экономия на обогреве помещения;
• большой срок службы;
• экологичность — излучатели не имеют вредных примесей, состоят в основном из стекла и керамики, и безопасны для здоровья.

Минусами являются:

• высокий расход электроэнергии, это характерно для всех электрических отопителей;
• обогреватели безопасны для здоровья, при длительном нахождении на близком от излучателя расстоянии, возможно появление жжения и покраснения на коже;
• в частных случаях, когда требуется прогрев воздуха в помещении, инфракрасные устройства не помогут;
• яркий свет — устройства с трубчатыми тэнами имеют достаточное яркое свечение, это является существенным минусом ночью в спальне;
• опасность пожара при ненадлежащем использовании (касается высокотемпературных моделей);
• быстрое охлаждение предметов и помещений при отключении радиатора.

Многие из минусов относятся только к определенному типу высокотемпературных инфракрасных обогревателей и полностью отсутствуют в остальных. По сравнению с плюсами, минусы не так существенны, и взвесив все «за» и «против», ими можно пренебречь или свести к минимуму.

Классификация устройств

Классификация инфракрасных обогревателей происходит по нескольким параметрам:

• Источнику энергии;
• Диапазону излучения;
• Типу установки.

По диапазону излучения

Если рассматривать ИК-обогреватели по диапазону излучения, выделяются следующие типы — коротко-, средне- и длинноволновые. Чем это обусловлено?

Нагревательные элементы, которые находятся внутри, могут выдавать разную длину волны, а также иметь различную температуру нагрева.

• Длинноволновые — устройства, испускающие волны длиной 5,6-100 мк. Температура находится в диапазоне 100-600 градусов Цельсия. Сфера применения — дом, квартира, офисы и другие объекты, где высота потолка не превышает 3-х метров. Если речь идет о квартире, для ее обогрева хватит изделия с температурой до 150 0С.
• Средневолновые — нагревательные элементы, имеющие длину волны в диапазоне 2,5-5,6 мк. Рабочая температура выше — 600-1000 0С. Обогреватели с таким излучением применяются в офисных помещениях, в домах, в производственных зданиях и других объектах, где высота потолков составляет 3-6 м. Это может быть административное сооружение или частный дом.
• Коротковолновые — элементы для нагрева с длиной волны от 0,74 до 2,5 мк. Температура — от 100 0С. Высота потолков должна быть больше 6-8 м. Такие инфракрасные обогреватели применяются в заводском или фабричном цеху и могут быть полезны на открытых площадках.

По типу установки

По виду монтажа ИК-обогреватели выпускаются трех типов — настенные, потолочные и напольные.

Первый и последний вариант применяется в квартирах, на улице, в офисе и гараже, а потолочные инфракрасные обогреватели чаще всего устанавливаются в производственных помещениях и, к примеру, курятнике, теплице, СТО, гараже и т.д.

По источнику энергии

Если классифицировать инфракрасный обогреватель по источнику энергии, выделяется три типа:

• Газовые инфракрасные обогреватели.
• Дизельные.
• Электрические.

Виды нагревательных элементов

Покупая инфракрасный обогреватель, надо обратить внимание не только на вид непосредственно нагревательного элемента, но и из какого материала изготовлена его оболочка. Она может быть из металла, керамической или кварцевой. Нагревательные элементы также могут быть нескольких видов.

Галогеновый нагревательный элемент

Этот нагревательный элемент выполнен в виде галогеновой лампы, излучающей на инфракрасной длине волны. В сердцевине лампы установлена нить накаливания из вольфрама или углеволокна. При прохождении тока по нити, она нагревается и излучает энергию в ИК-диапазоне. Энергия отдается в трубку лампы.

Специфика ламп такого формата заключается в том, что их излучение, во-первых, не комфортно глазу человека. Производители стараются нейтрализовать это воздействие, нанося защитную краску на лампу. Во-вторых, излучение такой короткой длины волны вредно для человека. Поэтому обогреватель с таким нагревательным элементом не рекомендуется к покупке.

Карбоновый нагреватель

Данный нагревательный элемент представляет собой кварцевую трубку, запаянную с двух сторон. Внутри нее находится сердцевина (спираль) из карбона, вокруг создан вакуум.

Такой НЭ также имеет свою специфику.

Достоинства:

• быстрый выход на рабочую температуру;
• высокий КПД.

Недостатки:

• ресурс службы не более 2-х лет;
• красное световое излучение, негативно действующее на астматиков и аллергиков.

Карбоновые обогреватели используются как дежурный вариант для нечастой и недолгой работы.

Керамический

Принцип действия данного нагревательного элемента тот же, что у карбонового. Разница в том, что его трубка имеет керамическое покрытие. Керамика убирает вредное свечение и увеличивает общий срок эксплуатации до 3-х лет. Керамический нагревательный элемент стоит дороже карбонового, но со временем благодаря нюансам конструкции, разница в цене компенсируется.

Керамические обогреватели достаточно инерционные. Самое широкое применение они нашли в больницах и саунах.

Трубчатые (микатермические)

Нагревательный элемент представляет собой пластину с изолирующим слоем из слюды в металлическом корпусе. Он дает очень комфортное тепло. Обогреватели такого типа надежные и безопасные, служат долго. Это лучший выбор для дома.

В процессе работы от ИК-обогревателя такого типа исходит негромкое потрескивание, связанное с неравномерным температурным расширением алюминиевого корпуса и стальной спирали.

Покупая обогреватель с трубчатым элементом, необходимо обратить внимание на качество корпуса, состояние нагревательного элемента, изолирующего элемента и излучателя.

Пленочные инфракрасные обогреватели

Данный формат чаще используется не самостоятельно, а как элемент системы «теплый пол». Как отдельный прибор они представляют собой панно, которое можно повесить на стену. Благодаря электробезопасности приборов, их можно использовать для ванных комнат.

Инфракрасный обогреватель в виде картины

Обогреватели могут изготавливаться двух типов исполнения

• Стационарного исполнения, сравнительно больших размеров и мощности (потолочные, настенные, напольные).
• Мобильного исполнения, обладающие меньшими размерами и мощностью (каминного типа).

Определяемся с мощностью

• Карбоновый нагревательный элемент – выполнен в виде витой ленты или шнура, помещенного в кварцевую трубку, внутри которой создан вакуум. Такие приборы характеризуются длинноволновым тепловым излучением. Благодаря этому он не сушит воздух, и не сжигает кислород. Нагревательный элемент работает при меньших температурах, соответственно меньший риск получить ожог от случайного контакта с защитой обогревателя. Так же благодаря низкой температуре ресурс карбонового элемента очень большой.
• Кварцевый элемент – представляет собой кварцевую лампу внутри, которой создано разряжение и расположена вольфрамовая (или нихромовая) спираль. Кварцевые инфракрасные нагревательные элементы излучают инфракрасную энергию средней волны и особенно эффективны в системах, где требуется быстрая реакция нагревателя. Трубчатые инфракрасные лампы производят инфракрасное излучение с длиной волны 1,5-8 мкм. Наиболее распространенные конструкции состоят либо из молочно-белой трубки из кварцевого стекла, либо из прозрачного кварца с электрическим нагревательным элементом, обычно из вольфрамовой проволоки или тонкой спирали из сплава железа с хромом и алюминиевым сплавом. Из трубки удаляется атмосферный воздух и заполняется инертными газами, такими как азот и аргон, затем герметизируется.
• ТЭН — нагревательным элементом в нем является тэн (трубчатый элемент с нитью накала из сплава железа, хрома и алюминия), вмонтированный в алюминиевый анодированный профиль. Температура металлической оболочки и алюминиевого профиля (которая в свою очередь уже является источником излучения) достигает 200-250 °С. Благодаря этому, его излучение является длинноволновым. К недостаткам таких обогревателей можно отнести треск при работе, из-за разного коэффициента теплового расширения ТЭНа и излучающего профиля. Так же расстояние от обогревателя до предмета обогрева в среднем должно составлять 1-2 метра.
• Керамический элемент. Роль нагревательного элемента в них исполняет керамическая нагревательная трубка, в которой находится никель-хромовая спираль. Керамика почти не излучает света во время работы. Керамические элементы работают при температуре от 300 до 700 ° C (от 570 до 1290 ° F), с длиной волны от 2000 до 10000 нм.
• Микатермический элемент представляет собой пластины покрытые слюдой. Одной из особенностью обогревателей такого типа является то, что в общем «объеме» генерируемого тепла около 80% тепло от ИК излучения и примерно 20% конвективного теплообмена. Благодаря этому такие модели могут работать в двух режимах – конвективный нагрев и ИК нагрев. Конструкция излучателей позволяет делать модели излучающие как в одну, так и в две стороны.

Варианты установки

• настенный – с помощью специального кронштейна обогреватель крепится на стене, на определенной высоте. Удобно, когда установка потолочного варианта невозможна, а напольного нежелательна (например, когда в доме есть дети).
• напольный – разные виды обогревателей подразумевают различную напольную установку. Это может быть как установка непосредственно на пол, так и на специальный штатив. Наиболее подходящий вариант, если нужна мобильность, и необходимость в перемещении прибора. Недостатком напольных моделей можно считать то, что их труднее разместить оптимальным, для обогрева определенного предмета или области, образом.

Дополнительные функции

• отключение при опрокидывании – благодаря этой функции прибор отключается, если его опрокинули;
• защита от перегрева – встроенное термореле выключает обогреватель, если температура его нагревательных элементов превысила допустимое значение;
• таймер отключения – дает возможность выключить прибор автоматически через нужное вам время;
• пульт ДУ – с помощью него элементарно удобнее пользоваться обогревателем;
• регулировка мощности – еще одна функция увеличивающая удобство использования прибора, позволяет гибко настроить необходимую вам степень интенсивности излучения;
• обогрев на 360° – конструктивное исполнение некоторых агрегатов, позволяет производить обогрев не только в одну определенную сторону, а по всем направлениям.

Рейтинг инфракрасных обогревателей

Среди множества моделей бывает сложно понять, какой инфракрасный обогреватель лучше. Не последнюю роль играет бренд. Рекомендуем обратить внимание на следующие:

• Ballu — крупный производитель климатической техники. Предлагает ИК-обогреватели для любых применений: галогеновые, кварцевые, газовые.
• AEG — известный немецкий бренд. Выпускает обогреватели с мощностью нагрева от 1 до 6 кВт. Основные черты — надежность и безопасность в эксплуатации.
• Timberk — предлагает потолочные и настенные модели, в том числе с блоком ДУ. Отличительные черты — компактность, привлекательный внешний вид, доступная цена.
• Almac — отечественный производитель. Продукцию отличает хорошее качество сборки, приятный дизайн и сниженное потребление энергии.

Популярные модели на рынке

Рынок инфракрасных обогревателей представлен множеством моделей, в многообразии которых несложно запутаться. Ниже рассмотрим популярные типы таких устройств и краткий обзор популярных моделей.

Карбоновые инфракрасные обогреватели

Карбоновые ИК-обогреватели — сравнительно «молодые» устройства, которые были запатентованы 17 лет назад в Японии.

Проведенные тесты показали, что применение таких инфракрасных тепловых агрегаторов безопасно для организма, что опровергает множество существующих стереотипов.

В основе конструкции изделия лежит кварцевая трубка, внутри которой используется углеродное волокно. Это новый тип обогревателей, главным отличием которого является высокий КПД.

Например, карбоновый аппарат с мощностью в 0,8 кВт выполняет работу по нагреву не хуже масляного радиатора с мощностью 1,8 кВт.

Этот излучатель отличается большой длиной волны, что обеспечивает, прогрев предметов в помещении на глубину до 2-х сантиментов, чем не может похвастаться ни один обычный обогреватель. Даже при минусовой температуре карбоновый инфракрасный аналог обеспечивает необходимой порцией тепла.

Особенности таких обогревателей:

• Карбоновое полотно отличается неограниченным ресурсом, но металлические элементы устройства могут ржаветь.
• В сравнении с металлами теплопроводность карбонового элемента минимальна, что гарантирует высокую теплоотдачу.
• Некоторые модели могут вращаться на 180 градусов, что позволяет охватить максимальную площадь и полностью прогреть помещение.
• Устройства мобильны, быстро нагреваются и охлаждаются.
• Нагревательный элемент находится в центральной части, за решеткой из металла.
• Во многих моделях предусмотрен встроенный термостат, что позволяет поддерживать температуру изделия.
• Карбоновый обогреватель потолочный с терморегулятором может применяться дома, на даче, в квартире, теплице и других типах помещений.

Рассмотрим популярные модели:

• SENCOR SHH1090BK — инфракрасный обогреватель напольного типа, рассчитанный на обогрев комнаты площадью до 10 кв. метров (для открытой площадки — 6 кв. метров). Мощность составляет 1 кВт, имеется функция автоматического отключения. К дополнительным характеристикам стоит отнести наличие пластинки для крепления и ручки для переноса. Плюсы — наличие карбонового нагревателя, 360-градусный угол излучения, бесшумность и экономное энергопотребление. Может применяться для обогрева помещений и на улице.

• NEOCLIMA NC-IRHLS-2.5 — карбоновый ИК-обогреватель с мощностью 2,5 кВт. Изделие имеет два режима работы и предназначено для прогрева помещений площадью до 25 кв. метров. Тип установки — напольный. К преимуществам стоит отнести наличие телескопической подставки, легкость монтажа, мобильность, шнур в комплекте и два режима работы.
• ZENET NS-900B — компактный инфракрасный обогреватель напольного типа с карбоновым нагревательным элементом. Устройство рассчитано на обогрев комнат площадью до 30 кв. метров. Имеется два режима работы, а также два положения мощности 0,4 и 0,8 кВт. Масса составляет 4,2 кг. К плюсам стоит отнести небольшие размеры, наличие защиты от перегрева, способность нагревать помещения большой площади.
• VITESSE VS-870 — еще одна востребованная модель ИК-обогревателя карбонового типа, которая может использоваться для прогрева различных типов помещений. Мощность прибора составляет 0,8 кВт. Тип исполнения — напольный, а вид нагревательного элемента — карбоновый. Площадь комнаты для обогрева до 10 кв. метров. К преимуществам стоит отнести долговечность, наличие поворотной функции, таймера на 7,5 ч, индикатора включения, цифровой панели для пульта ДУ и других опций. При желании можно установить один из двух режимов мощности — 0,4 или 0,8 кВт.


Кварцевые инфракрасные обогреватели

Принцип действия кварцевого ИК-обогревателя состоит в нагреве всей площади плиты с помощью нихромовой спирали. Как результат, температура поверхности поднимается до 95 градусов Цельсия.

После достижения этого параметра панель выдает лучи в инфракрасном диапазоне, что способствует прогреву воздуха в комнате. Получается, что кварцевый обогреватель работает одновременно на двух принципах — конвективном и инфракрасном.

Подключение плитки производится напрямую к электрической сети без дополнительной автоматики. Это значит, что большинство моделей работает на максимальной мощности.

Для проведения температурного регулирования может потребоваться подключение терморегулятора выносного типа.

Рассмотрим наиболее популярные модели:

• ROTEX RAS15-H — кварцевый ИК-обогреватель с вентилятором, который пригодится для обогрева квартиры или офиса. Мощности устройства, равной 0,8 кВт достаточно для обогрева помещения площадью 9 кв. метров. К плюсам модели стоит отнести наличие защиты от перегрева, автоматического отключения при опрокидывании, возможность регулирования мощности (0,4 или 0,8 кВт) и небольшую цену. Корпус устройства изготовлен из прочного пластика, что исключает повреждение изделия в случае падения со стола или другой поверхности.
• TIMBERK TCH Q2 800 — компактный настольный ИК-обогреватель с небольшим весом (1,25 кг) и мощностью 0,8 кВт. Тип — кварцевый. Плюсы — наличие защиты от перегрева, а также датчика падения аппарата (при опрокидывании происходит отключение питания).
• SATURN ST-HT0494 — бытовое устройство напольного исполнения с мощностью 2,8 кВт. Предназначено для обогрева комнат площадью до 35 «квадрат». К особенностям модели относится наличие защиты от перегрева, термостата для регулирования температурного режима (4 положения), наличие увлажнения воздуха и защитной решетки. Длина питающего шнура составляет 1,55 метра. Вес изделия — 8,2 кг.
• CENTEC CT-6100 LGY — модель кварцевого типа. Пользуется широким спросом, благодаря компактности, высокой скорости прогрева воздуха, наличии двух режимов регулирования мощности и способность направлять тепло в определенную точку. Мощность может устанавливаться на уровне 0,4 или 0,8 кВт, предельная площадь нагрева — 7 м2. Предназначено для дома, беседки, бани, гаража и квартиры. Масса — 1,1 кг.

Газовые аналоги с керамическим нагревательным элементом

Принцип действия газовых инфракрасных обогревателей построен на использовании газа, который хранится в баллоне и дозировано подается в горелку, где воспламеняется под действием пьезоэлектрического элемента. В результате излучаются длинные инфракрасные волны и прогревают помещение.

Сначала тепло горелки прогревает сетку до определенной температуры, после чего тепловые ИК-волны отражаются от рефлектора, имеющего вид зонтика (уличные изделия), и направляются вниз. В результате образуется тепловая область, прогревающая предметы на расстоянии до шести метров.

В отношении безопасности устройства проведено много экспериментов, которые подтвердили отсутствие вреда для человека. Кроме того, знания в области новых технологий позволили получить сертификаты, которые соответствуют европейским нормам в сфере безопасности (даже в случае применения прибора внутри помещения).

К наиболее популярным моделям можно отнести:

• Aeroheat ig 2000 — газовый ИК-обогреватель на 2,9 кВт весом 1,8 кг и предназначенный для нагрева комнат до 20 кв. метров. В устройстве предусмотрен керамический нагревательный элемент, а сама модель имеет напольное исполнение. Сфера назначения — обогрев комнат, быстрая сушка при выполнении строительных (в том числе малярных) работ, приготовление или подогрев пищи.
• TIMBERK TGH 4200 M1 — надежный газовый инфракрасный обогреватель, предназначенный для применения внутри помещений (до 42 кв. м). Нагревательный элемент — керамический. К особенностям стоит отнести наличие 3-х режимов работы, мощность 4,2 кВт, пьезоэлектрический розжиг, несколько уровне защиты и защиту от низкого уровня кислорода. Кроме того, устройство самостоятельно отключается при отсутствии пламени или в случае падения. Мощность может регулироваться (3 положения). Тип применяемого газа — пропан-бутан G Вес достаточно большой (9,43 кг), поэтому для транспортировки предусмотрены колеса.
• PATRIOT GSC 5IN — компактный ИК-обогреватель газового типа, напольной установки и с керамическим нагревателем. Особенности — сравнительно небольшая масса (2.6 кг), наличие терморегулятора, возможность прогрева комнаты площадью до 46 кв. м, работа на пропан-бутане. В комплекте поставляется шланг длиной 40 см и редуктор. Поджог осуществляется с помощью пьезоэлемента.
• HYUNDAI H-HG2-29-UI686 — газовый ИК-обогреватель на 2,9 кВт, рассчитанный на обогрев 29 кв. м. площади. Особенности — работа на пропан-бутане, ручной розжиг, наличие только одного режима работы, керамическая горелка на две секции.

Уличные газовые инфракрасные обогреватели

В газовом ИК-приборе в роли нагревательного элемента выступает керамическая пластинка, которая при работе достигает температуры 900 градусов Цельсия (в зависимости от настройки). Прогрев пластины производится с помощью горелки, которая установлена в торцевой части корпуса из нержавеющей стали.

При включении газовой горелки инфракрасный луч концентрируется в центральной части рефлектора, после чего отражается от зеркальной поверхности и рассеивается.

При этом охватывается территория радиусом 5-9 м. Люди и предметы, которые находятся в зоне действия устройства, поглощают тепловой поток и сами нагреваются.

К основным моделям стоит отнести:

• ENDERS Elegance — газовый инфракрасный обогреватель, предназначенный для установки на улице. Мощность устройства составляет 8 кВт, а площадь обогреваемого пространства — до 8-10 м. В качестве топлива применяется газ. Время работы составляет от 19 до 50 ч. К плюсам модели стоит отнести применение нержавеющей стали для изготовления корпуса, наличие защиты от утечек газа, сравнительно небольшой расход газа (582 г/ч). Дополнительные характеристики — наличие регулятора давления, розжиг с помощью пьезоэлемента, колеса для перемещения. С комплектацию входит основа, газовый шланг и стойка для горелки.
• ENDERS Commercial — газовый ИК-обогреватель для установки на улице и способный обогреть территорию в 10 м по диаметру. Расход газа составляет 1019 г/ч, а КПД — 75%. Преимущества модели — продолжительное время работы (11-30 часов), наличие регулятора давления, пьезорозжиг, применение термодатчика и наличие колес для перемещения. Корпус изготовлен из нержавейки, что является дополнительной гарантией от коррозии. В комплектацию входит редуктор на 50 бар, шланг, колеса, рефлектор и специальная платформа для извлечения из баллона.
• GENERAL CLIMATE Dedal GC-01 — востребованный газовый нагреватель, работающий на инфракрасном принципе. Модель предусмотрена для напольной установки и способна прогреть помещение с площадью до 28 кв. м. Мощность изделия составляет 12 кВт. В качестве топлива применяется сжиженный пропан. Расход газа составляет 880 г/ч. Время работы на одном баллоне (при непрерывном применении) составляет от 13 до 33 ч. Розжиг осуществляется с помощью пьезоэлемента.
•
• PATRIOT GSU 790 — ИК-обогреватель, предназначенный для установки на улице или в помещении. В последнем случае он способен прогреть комнату в 150 кв. метров. Для изменения температуры предусмотрен терморегулятор. Применяемый газ — пропан или бутан. Поджег осуществляется с применением пьезоэлемента. Горелка изготовлена с применением нержавеющей стали, а корпус — из стали с порошковым покрытием. Мощность регулируется в диапазоне от 6 до 15 кВт. Соответственно, расход газа также меняется в диапазоне от 450 до 870 г/ч.

Галогенные инфракрасные обогреватели

В основе изделия лежит галогеновая лампа, генерирующая тепло инфракрасным излучением. Принцип ее работы похож на галогеновую лампу, используемую для освещения.

Изделие имеет вид колбы, внутри которой устанавливается специальная спираль (нить накаливания), изготовленная из углеволокна или вольфрама. В процессе работы спираль прогревается до 2000 градусов Цельсия, после чего от нее исходят ИК-волны золотистого цвета.

Именно они являются главным источником тепла. Задача светоотражателя заключается в направлении потока в необходимую область.

Рассмотрим несколько моделей галогенных инфракрасных обогревателей:

• ALMAC 7А графит — электрический ИК-обогреватель с галогенным нагревателем. Предусмотрен для настенной установки, имеет мощность в 2 кВт, достаточно для обогрева 12 кв. метров площади. Монтаж производится на высоте 2,2 м. Из плюсов — надежность, легкость монтажа, возможность применения на улице и в помещении.
• UFO SUN 12 EN — настенный уличный ИК-обогреватель, способный обеспечить теплом на открытом пространстве площадью 6 кв. м (в помещении — 12 кв. м). Мощность — 1,2 кВт. Имеется защита от перегрева. В комплект входит гарантийный талон, мануал для пользователя, крепеж и само изделие. Из плюсов пользователи выделяют почти мгновенный нагрев и надежный корпус, способный выдержать механические воздействия.
• LUMME LU-611 — инфракрасный галогенный обогреватель для напольной установки, способный обогреть комнату на 12 «квадрат». Для измерения температуры предусмотрен регулятор. Мощность может регулироваться в трех диапазонах. При желании устанавливаются следующие значения — 0,4; 0,8, а также 1,2 кВт. Из плюсов стоит выделить наличие опции автоматического отключения и возможность поворота корпуса. В случае опрокидывания происходит отключение аппарата.
• TIMBERK TCH Q1 800 — популярная модель ИК-обогревателя электрического типа. Устройство отличается потолочным типом монтажа и наличием галогенного нагревателя. Мощность составляет 0,8 кВт. Из особенностей — наличие защиты от перегрева, а также опции отключения в случае падения во время работы.

Инфракрасные керосиновые обогреватели

По конструкции и внешнему виду данный тип обогревателей очень похож на керосиновые лампы. Это емкость с топливом, внутри которой находится фитиль. Задача последнего заключается в перемещении паров керосина в область горения.

В отличие от обычных осветительных устройств, здесь интересует не сам факт свечения, а инфракрасное излучение, имеющее место при горении топлива. Исходящие тепловые волны обеспечивают нагрев окружающих предметов. Исключением является только воздух.

Эффективность работы таких устройств усилена, благодаря специальной конструкции корпуса и «запала». Задача последнего заключается в перегонке горючего в пар, который сгорает на конце запала и гарантирует максимальный выход тепла при низком уровне неприятного «выхлопа».

Второй элемент обеспечивает переработку энергии в тепло, которое поступает от корпуса.

Таким образом, в инфракрасных керосиновых обогревателях контакт огня и окружающей среды отсутствует. Это связано с тем, что запал находится внутри корпуса-излучателя.

В отличие от обычных обогревателей, такие устройства нагревают корпус и окружающие предметы, в том числе и человеческое тело.

Популярные модели:

• Водограй WKH-4400 — керосиновый ИК-обогреватель, способный проработать на одной заправке в течение 12-14 часов. Площадь нагреваемой территории составляет около 36 кв. метров, а расход горючего всего 0,53 л/ч. Дополнительные опции — наличие каталитической камеры сгорания высокой эффективности, автоматический розжиг и гашение фитиля при опрокидывании изделия. Масса — 12 кг.
• KERONA WKH-2310 — надежный ИК-обогреватель, основным топливом которого является керосин. Назначение устройства заключается в быстром прогреве небольших площадей, где нет централизованного отопления, и не подводится электричество. К плюсам стоит отнести отсутствие необходимости предварительного прогрева, наличие фитильной системы горения, режим нагрева воды и пищи, экономичность горючего, возможность применения авиационного или осветительного керосина. Тепловая мощность составляет 2,55 кВт, объем расходуемого топлива (в час — 0,25 л) при объеме бака в 5,3 л.
• KERONA WKH-707GA — ИК-обогреватель, для работы которого применяется авиационный керосин. Мощность устройства (тепловая) — 7,3 кВт, а емкость бака составляет 8 л. Производительность — 6300 кКал/ч. Средний расход горючего (за час) составляет 0,67 л. Имеется защита от падения, которая подразумевает автоматическое гашение пламени. Плюс модели заключается в возможности применения в местах, где нет источника питания. Для получения тепла достаточно топлива и спичек.

Дизельные инфракрасные обогреватели

Для обогрева различных помещений может применяться дизельный инфракрасный обогреватель, который по принципу действия имеет много общего с электрическим устройством. Разница в том, что для питания применяется не электрическая энергия, а дизтопливо.

Конструктивно дизельный аналог состоит из камеры сгорания, насоса, двигателя и крыльчатки, бака для топлива, фильтра (очищает входной и выходной воздух), контролера, стабилизатора пламени, труб поступающего воздуха и топливного сопла.

Керосин или дизельное топливо заправляется в бак, после чего с помощью форсунки направляется к камере сгорания.

Вентилятор раздувает воздух, необходимый для воспламенения воздушной смеси. Благодаря фильтрующим элементам, производится очистка воздуха от посторонних элементов (пыли и продуктов сгорания горючего).

Что касается контроллера и стабилизатора огня, они отвечают за поддержание оптимального температурного режима.

Популярные модели:

• MASTER XL 6 — дизельный ИК-обогреватель, имеющий тепловую мощность 17 кВт. Он подходит для помещений небольших и средних размеров, стройплощадок, складов, цехов и палаток. К плюсам модели стоит отнести легкость в эксплуатации, высокий КПД, компактность, надежность, быстрый нагрев и небольшую потерю энергии. Объем бака для топлива составляет 11 л, а потребляемого топлива — 1,35 кг/ч. Время автономной работы — 7 ч. При этом электрическая мощность 200 Вт.
• MasterYard MH 21R — инфракрасный обогреватель, работающий на дизельном топливе. Масса устройства составляет 15 кг. Объем топливного бака равен 15 л, средний расход горючего — 2 л/ч, а воспламенение производится с помощью пьезоэлемента. Тепловая мощность модели достигает 20,5 кВт. К плюсам устройства относится высокий КПД, отсутствие пыли, запаха и дыма, безопасность, а также бесшумная работа. Приблизительная площадь нагрева равна 160 кв. метрам.
• Caiman VAL6 EPXC — мощный дизельный ИК-обогреватель. Воспламенение горючего производится от электродов, а в качестве топлива применяется дизель (керосин). Средний расход составляет 2,32 или 3,19 кг/ч в зависимости от установленного режима. В топливный бак устройства вмещается 58 л горючего. Отдаваемая тепловая мощность равна 40 кВт. Применяется на складах, строительных площадках, фабриках и мастерских. К плюсам стоит отнести наличие колес, встроенного подогревателя горючего и термостата, современная система мониторинга, возможность изменения уровня нагрева, а также пять ступеней безопасности.

Промышленные инфракрасные изделия

Если рассматривать категорию промышленных ИК-обогревателей, здесь стоит выделить две модели:

• EKOSTAR PRO 4000 — мощное устройство, способное обогреть территорию с площадью до 40 кв. м, что обусловлено большой мощности модели (4 кВт). К особенностям стоит отнести подвесной тип монтажа, возможность подключения к сети 380 Вольт, а также среднюю потребляемую мощность в 1,3 кВт. Крепление производится на высоте от 3,5 до 20 м. Благодаря классу защиты IP44, устройство не боится попадания воды и пыли. Масса составляет 11,5 кг.
• BALLU BIH-T-3.0 — промышленный ИК-обогреватель подвесного типа, способный нагреть площадь 30 кв. м. Мощность устройства составляет 3 кВт. Особенности — подвесной тип крепления, возможность крепления под небольшим углом, наличие нержавеющей оболочки на ТЭНах и защитная решетка. Питается устройство от напряжения 380-400 В. Вес этой модели ИК-обогревателя составляет 4,6 кг.

Популярные мифы об излучателях

Несмотря на массу очевидных преимуществ, вопрос вреда ИК обогревателей многих останавливает  от покупки. Попробуем развенчать наиболее распространенные предубеждения в отношении оборудования лучистого отопления.

Миф № 1. ИК-обогреватели опасны априори

Безапелляционно говорить об опасности инфракрасного оборудования нельзя. Это равносильно заявлению, что Солнце – 100%-ное зло. Ведь их действие аналогично.

В летний жаркий день на солнцепеке, особенно без головного убора, можно запросто слечь с тепловым ударом. Но если выбрать правильное время для прогулки, надеть косынку и расположиться в тени, солнечные лучи принесут исключительную пользу.

То же самое касается и инфракрасных излучателей. Сидеть «в обнимку» с прибором сомнительного качества однозначно опасно. А грамотно подобранное и расположенное устройство проверенного бренда никакого вреда не принесет: напротив, улучшит самочувствие, окажет тонизирующее действие на организм и сбережет средства на обогрев.

Эффективность и безопасность инфракрасного излучения в разумной дозировке доказано множеством научных исследований. Весомый аргумент в пользу ИК-излучения – его широкое применение в медицине и производстве (в т.ч. пищевом).

Правильно дозированное инфракрасное излучение оказывает противовоспалительное, болеутоляющее, антиспазматическое, стимулирующее и циркуляторное действие. Не стоит воспринимать его как абсолютную угрозу здоровью

Миф №2. Устройства сжигают кислород

Ни один обогреватель не сжигает кислород – это обычная «байка». Кислород является окислителем, а горение – это, по сути, частный случай окисления, сопровождающийся выделением тепла. Окислить окислитель? Это какой-то антинаучный бред.

Правильнее говорить о том, что отопительное оборудование может «сушить» воздух (а вместе с ним и все слизистые) в помещении. Ведь уменьшение относительной влажности воздуха – закономерный процесс при его нагревании. «Сжечь» обогреватель может разве что домашнюю пыль.

Кстати, не стоит верить рекламным слоганам производителей, что есть хорошие обогреватели, которые совсем не сушат воздух (читайте – их продукция), а есть плохие (то есть всех других фирм). Все отопительные агрегаты уменьшают влажность в помещении. ИКО в этом вопросе не хуже, и не лучше, чем другие.

Как бороться с «засухой»? Чтобы в отапливаемый период в доме дышалось легче, комнаты нужно регулярно проветривать, ежедневно производить влажную уборку, возможно, приобрести увлажнитель воздуха.

Высокотемпературные ИК-приборы нельзя использовать в пожароопасных помещениях. К поверхности работающего устройства во избежание ожогов прикасаться нельзя

В чем таится реальная опасность?

Одно из наиболее вероятных вредных воздействий ИКО – это пересыхание кожных покровов. Поверхность кожи, находясь под воздействием инфракрасного источника, нагревается и с ее поверхности испаряется влага. Но так как подкожные слои при этом не успевают нагреться, выделения организмом пота не наступает. Из-за этого кожа и «высыхает», иногда получаются ожоги.

Реальную опасность для эксплуатации представляют приборы, работающие от газовых баллоновВ эксплуатации инфракрасных обогревателей надо строго соблюдать предписания изготовителя, указанные им в приложенном к изделию инструктажеЕсли газовое обогревательное оборудование предназначено для использования на открытой площадке, не следует его применять для обогрева помещений. При использовании газовых ИК приборов в доме необходимо их устанавливать в помещениях площадью, не меньшей чем указано производителем и регулярно проветривать комнату.

Если верить отзывам потребителей об инфракрасных агрегатах, то эффект «подпекания» при их эксплуатации довольно распространен, особенно страдает кожа в ИК-саунах. Влияние интенсивного инфракрасного излучения на людей изучается уже давно – и физиотерапевтами, и заведующими вопросами охраны труда специалистами.

При длительном или не дозированном воздействии ИК-лучи считаются высоковредным фактором. В физиотерапии эффект от применения лучистого тепла считается благотворным при строго регламентированных «порциях» и небольшой продолжительности облучения.

Допустимая интенсивность инфракрасного облучения поверхности человеческого тела (при длительном пребывании в помещении с ИК-источником) регламентируется СанПиН 2.2.4.548—96

Таят ИК-обогреватели в себе опасность и для глаз – термальное поражение хрусталика и сетчатки может спровоцировать развитие катаракты, а также способствовать прогрессированию имеющихся проблем с органами зрения.

Направленные непосредственно на голову инфракрасные лучи вызывают мигрень, тошноту, ухудшение общего самочувствия. Особенно часты подобные жалобы от владельцев потолочных излучателей.

Принесет ли реальный вред инфракрасный обогреватель, зависит в каждом конкретном случае от таких моментов:

• Длина излучаемых оборудованием волн. Наиболее благоприятны для человеческого организма длинные тепловые волны; короткие же, проникая сквозь кожу и даже кости черепа действуют не наилучшим образом;
• Интенсивность излучения. На ИК-лучи интенсивностью до 100 Вт/м2 организм реагирует положительно: повышается активность биохимических процессов, появляется бодрость, улучшается аппетит. А вот интенсивность излучения свыше 150 Вт/м2 может быть опасна: она угнетает иммунитет, приводит к необратимым поражениям клеток;
• Индивидуальная восприимчивость. Одни люди прекрасно реагируют на воздействие ИК-лучей, у других моментально ухудшается самочувствие. Нужно всегда прислушиваться к своим ощущениям.

Стоит также помнить, что есть ряд заболеваний, при которых ИК-обогрев противопоказан вне независимости от пожеланий (опухоли, сердечнососудистые заболевания).

Способы избежать негативного воздействия

Чтобы уменьшить возможное вредное влияние обогревателей, следуйте ряду простых правил при их выборе и установке:

1. Не нужно стремиться приобрести сверхмощный прибор, лучше купить несколько единиц меньшей мощности. Это позволит обеспечить более комфортный нагрев. Несколько устройств будут равномерно прогревать тело со всех сторон.
2. Приглянувшийся экземпляр следует тщательно изучить. Почитать отзывы в интернете, пристально рассмотреть его внешний вид в магазине, выяснить у продавца-консультанта все нюансы эксплуатации.
3. От самых дешевых приборов неизвестных брендов лучше отказаться. Как правило, они изготовлены из материалов сомнительного качества и при нагреве выделяют опасные (и даже ядовитые) вещества.
4. Подбор мощности оборудования должен производиться с учетом типа помещения, высоты потолков, качества теплоизоляции.
5. Не стоит устанавливать ИКО в спальне и детской. Но если это действительно необходимо, следует расположить его таким образом, чтобы лучи не были направлены на кровать и другие зоны постоянного пребывания людей.

Идеально размещенный обогреватель отдает тепло стенам, полу, предметам мебели и не доставляет дискомфорта человеку.

С помощью данной таблицы можно определить оптимальную высоту подвеса ИК-агрегатов исходя из их мощности. Но эти данные усредненные, каждый конкретный случай требует более точного теплотехнического расчета

Сейчас широко применяются схемы отопления загородных домов, выполненные на основе инфракрасных систем обогрева. Особенности их устройства и эксплуатации подробно описаны здесь. В представленной статье разобрана специфика эффективного варианта ПЛЭН.

Изготовление инфракрасного обогревателя своими руками

Ниже мы коротко расскажем, как сделать простой инфракрасный обогреватель своими руками из подручных материалов, которые практически всегда присутствуют в хозяйстве. Для человека, как говорится, с руками, это не составит труда. Для выполнения работ понадобятся следующие материалы и комплектующие изделия: алюминиевая или медная фольга, два одинаковых по размерам прямоугольника из стекла, обыкновенная свеча, любой герметик, эпоксидный быстротвердеющий клей, мощный электрический провод питания с вилкой, салфетка, ватные палочки и мультиметр.

Ниже приведена пошаговая инструкция для самостоятельного изготовления небольшого ИК-обогревателя.

1. Очищаем стекла от грязи салфеткой и наносим на одну сторону каждого слой копоти, при помощи свечи. Необходимо следить, чтобы копоть ложилась ровно без просветов. Ватной палочкой очищаем края стекол от сажи на 5 мм по контуру.
2. С помощью мультиметра необходимо измерить сопротивление слоя сажи на каждом из стекол. Оно должно составлять примерно 48 Ом. Если этот показатель меньше, уберите часть сажи ватной палочкой, а если больше наложите еще слой копоти свечой.
3. Соберите конструкцию. Для этого кусочки фольги, которые станут электродами, уложите на слой сажи одного стекло, нанесите эпоксидку на поверхность стекла, а сверху накройте конструкцию другим стеклом слоем сажи вниз.
4. После высыхания клея следует обмазать торцы конструкции герметиком. Обогреватель уже готов к работе. Сопротивление токопроводящего слоя будет составлять 24 Ома, что при подключении к сети в 220 В обеспечит мощность в 2 кВт.
5. Изготовленную конструкцию следует разместить на деревянном бруске с металлическими пластинами, к которым необходимо подключить шнур питания с вилкой. Лепестки фольги должны быть плотно прижаты к металлическим пластинам.

Важно! На картинках представлен экспериментальный обогреватель небольшой мощности. Для изготовления более мощного инфракрасного обогревателя следует использовать стекла другого размера, примерно 50×50 см.

На этом изготовление инфракрасного обогревателя своими руками закончено. Конечно, можно подложить под всю конструкцию дополнительный лист фольги для большей теплоотдачи, но это на ваше усмотрение. Даже без нее, такой прибор способен обогреть небольшое помещение!
